Заправка картриджа — трудоёмкий процесс, который навряд ли сможет легко выполнить любой человек, использующий принтер. То же касается МФУ Canon i-SENSYS MF4410. Если вы решились сделать это самостоятельно, нужно действовать предельно аккуратно, чтобы устройство не перестало после этого печатать. Поэтому основательно подготовьтесь и прочтите полностью эту инструкцию.
Следуя инструкции, можно самостоятельно заправить картридж для принтера Canon i-SENSYS MF4410.
Извлечение и разбор картриджа
Перед тем как приступить к заправке картриджа, необходимо приобрести необходимые инструменты. Некоторые из них можно купить только в специализированных магазинах:
- плоская и крестовая отвёртки;
- плоскогубцы;
- пинцет;
- изопропиловый спирт;
- токопроводящая смазка;
- щёточка или лучше вакуумный пылесос для очистки остатков тонера;
- тонер для заправки, желательно фирмы Canon;
- безворсовые салфетки.
Извлечение картриджа
Перед тем как заменить картридж, необходимо его извлечь. На МФУ Canon i-SENSYS MF4410 это делается не то чтобы просто, но и не слишком сложно. Есть даже специальная инструкция в картинках, позволяющая очень просто это сделать.
- Аккуратно поднимаем верхнюю часть МФУ, в которой располагается сканер, за пластиковую планку.
- Открываем крышку.
- Под крышкой есть специальные места для пальцев, за которые мы тянем, чтобы добраться до отсека с картриджем.

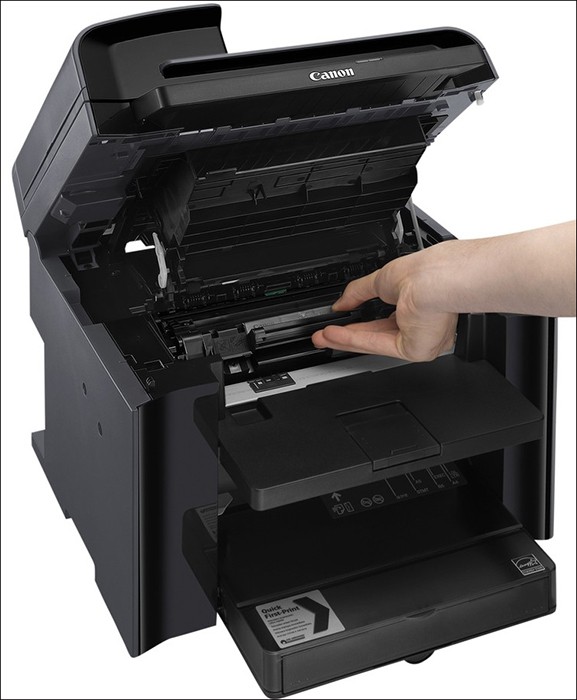

- Вытаскиваем картридж за специальную ручку.
Итак, картридж извлечён из МФУ. После этого можно переходить к его разбору.
Разборка
- Поворачиваем картридж ручкой к себе.

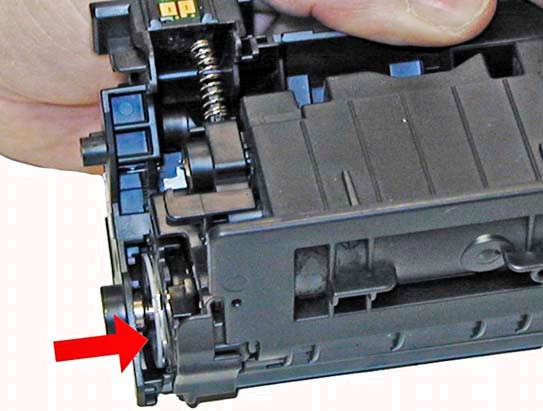

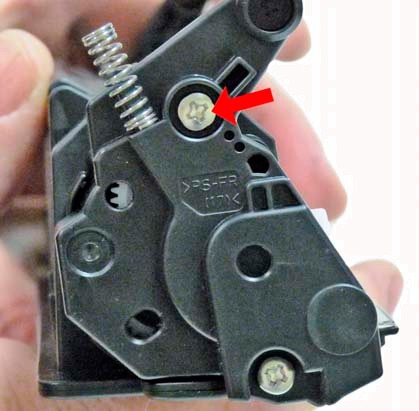

- Откручиваем верхний винт крестовой отвёрткой с правой стороны, аккуратно снимаем пружину.
- Снимаем крышку.

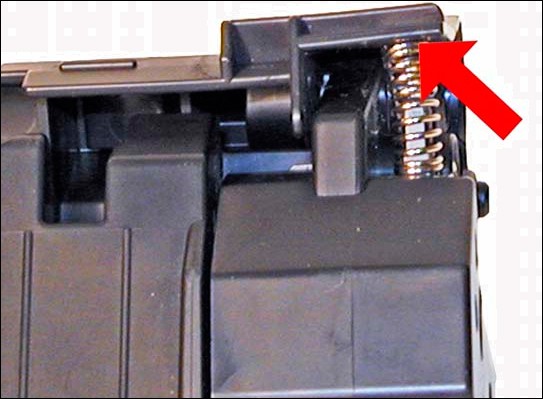

- Плоскогубцами аккуратно оттягиваем пружины, которые находятся по бокам кассеты, в сторону.
- Разделяем две половины картриджа: аккуратно тянем за них в разные стороны. Стоит помнить, что печатает наш Canon MF4410 благодаря элементам, расположенным на обеих из них, поэтому обращаемся очень бережно.
- Нам нужна та половина, в которой расположен барабан.

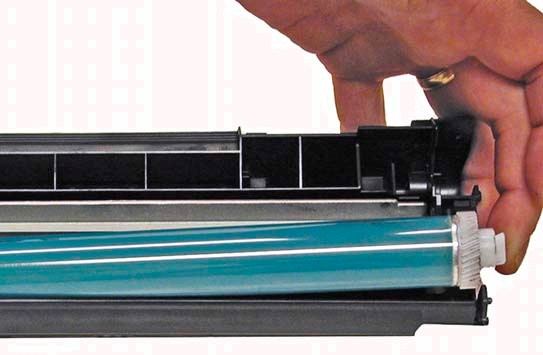

- Приподнимаем фотобарабан и, проворачивая, снимаем с оси.
- Снимаем ролик, протираем его безворсовыми салфетками.

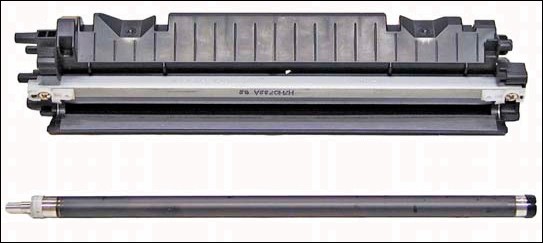

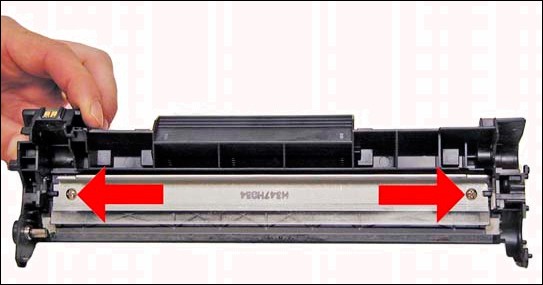

- Откручиваем два болта по краям ракельного лезвия, затем снимаем его. Нож очень тонкий и легко гнётся, поэтому берём его предельно аккуратно.
- Теперь вытряхиваем из бункера все остатки тонера.
- Ставим ракельный нож на место, закрепляем винтами.

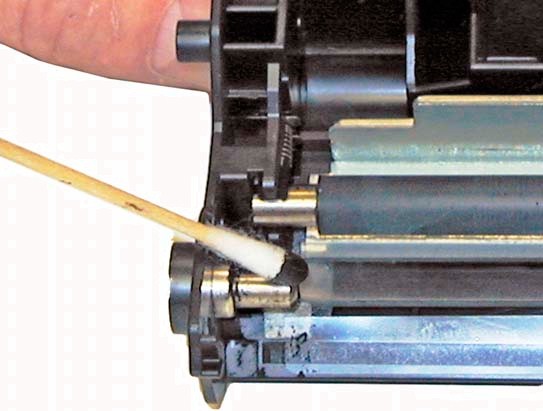

- Возвращаем обратно ролик первичной зарядки. Смазываем металлические оси.

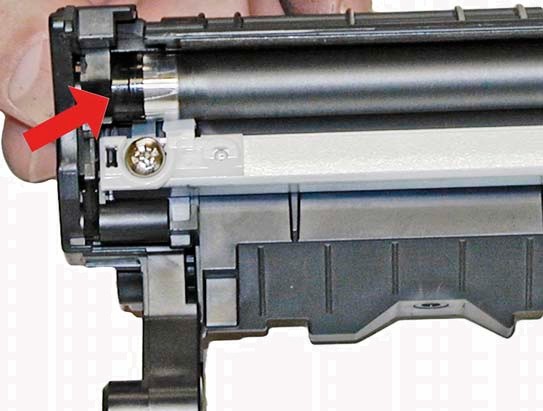

- Небольшим количеством смазки смазываем ось фотобарабана и затем ставим его.
- Откладываем эту половинку картриджа и берёмся за вторую.

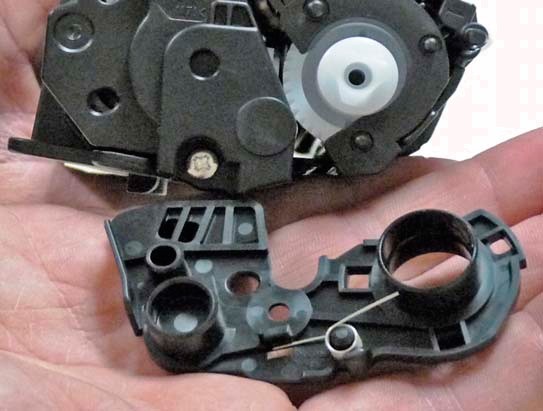

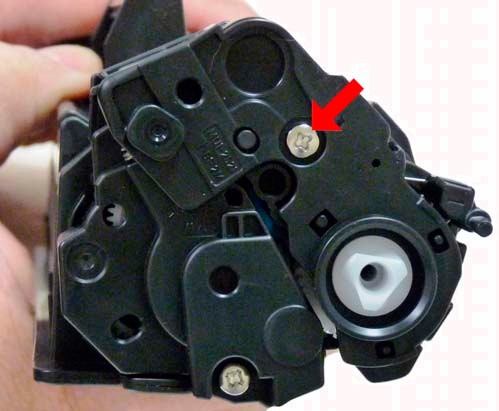

- Выкручиваем два винта, снимаем боковую крышку.
- Снимаем три белых шестерёнки, а последнюю оставляем.
- Выкручиваем винт, находящийся с противоположной стороны.
- Осторожными движениями извлекаем магнитный вал.
- Отделяем лезвие, которое также держится на двух винтах.
- Удаляем из бункера остаточный тонер.

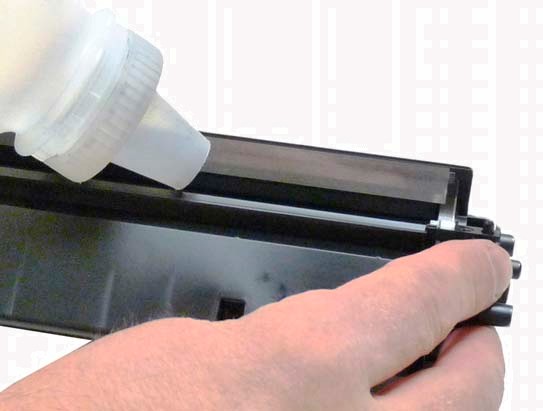

- Не спеша заполняем новым тонером бункер.
- Возвращаем левую сторону крышки. Нужно удостовериться, что маленький контакт на ней правильно примыкает к корпусу. После этого закручиваем болт обратно.
- Возвращаем и закрепляем дозирующий нож двумя винтами.
- Ставим на место магнитный вал, проверяем втулки.
- Устанавливаем обратно белые шестерёнки и боковую крышку. Закручиваем болты.
- Соединяем две половинки картриджа. Нужно, чтобы пластиковые штыри зашли в предназначенные для них отверстия.
- Ровно выставляем пружинки по бокам.
- Ставим пружину на крышку и крепим деталь обратно к картриджу.
- Закручиваем последний винт.

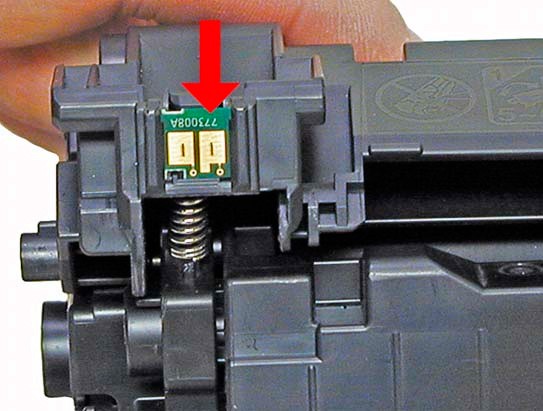

Заправка закончена. В конце также рекомендуется заменить чип, хотя делать это необязательно (некоторые модели МФУ Canon и других фирм не печатают, если не поменять чип). Новый чип приклеивается на своё место при помощи термоклея.
Если МФУ печатает с дефектами, возможно, удастся определить, какая деталь их создаёт, замерив расстояние между различными кляксами и сопоставив его с диаметром вращающихся частей.
- Барабан — 75 мм.
- Верхний ролик — 57 мм.
- Нижний ролик — 56 мм.
- Ролик переноса — 39 мм.
- Магнитный ролик — 34 мм.
- Ролик первичной зарядки — 27 мм.
Как видите, осуществить заправку для Canon i-SENSYS MF4410 вполне посильно и непрофессионалу. Однако стоит подходить к этому, полностью подготовив инструменты и рабочее место, которое должно иметь хорошее освещение.
Ещё немного полезной информации

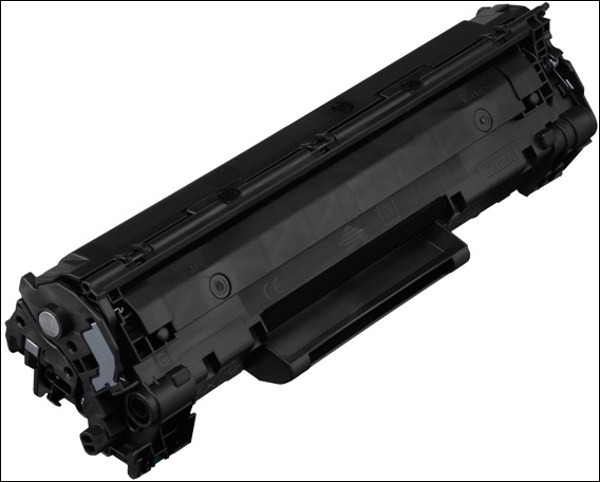

- Картридж, использующийся в МФУ i-SENSYS MF4410 называется Canon 728. Он подходит для многих МФУ и принтеров Кэнон, а также взаимозаменяем с кассетами HP 85A 78A 36A 35A. Исключение составляют боковые крышки — их можно поменять, чтобы использовать картридж на другом устройстве.
- В два раза меньше тонера содержится в кассетах, идущих с МФУ в комплекте. Поэтому если заправляете такой, будьте аккуратны и не переборщите.
- Лучше использовать для заправки тонер марки Canon. Тонер HP также подойдёт, но аппарат печатает с такой краской гораздо бледнее.
Теперь вы знаете, что заправка картриджа для МФУ Canon MF4410 не сильно отличается от этого же процесса для принтера. Делайте всё аккуратно и качественно, и ваше устройство напечатает ещё тысячу-другую страниц.
